العربيةتصفح الكمية:15 الكاتب:محرر الموقع نشر الوقت: 2025-10-17 المنشأ:محرر الموقع
عندما تنظر إلى صورة ماسح الأمتعة بالأشعة السينية في المطار، قد تلاحظ مناطق برتقالية وزرقاء وخضراء. ولكن ماذا تعني ألوان الماسح الضوئي للأشعة السينية هذه؟
ال رمز لون الماسح الضوئي للأمتعة بالأشعة السينية (يُسمى أيضًا رمز اللون) يساعد مشغلي الأمن على التمييز بين فئات المواد المختلفة. في العديد من أنظمة الطاقة المزدوجة، يمثل اللون البرتقالي عادة المواد العضوية، ويشير اللون الأزرق إلى المواد ذات العدد الذري العالي مثل المعادن، ويمثل اللون الأخضر مواد وسيطة أو مجموعات معينة من المواد المتداخلة.
يساعد فهم هذه الألوان في تفسير كيفية تفسير أنظمة فحص الأمتعة للمواد المختلفة، على الرغم من أن تعيين الألوان الدقيق يعتمد على الماسح الضوئي وإعدادات العرض الخاصة به.
برتقالي: وتمثل عادة المواد العضوية مثل الملابس والمواد الغذائية والورق والعديد من المواد البلاستيكية.
الأزرق: يشير عادةً إلى المعادن والمواد الأخرى ذات الأعداد الذرية الفعالة العالية نسبيًا.
الأخضر: غالبًا ما يمثل مواد وسيطة، مثل بعض الأشياء المصنوعة من الزجاج والألومنيوم، أو مناطق المواد المختلطة.
المناطق المظلمة أو المعتمة: قد يشير إلى توهين قوي للأشعة السينية، حيث يواجه الماسح الضوئي صعوبة في عرض التفاصيل الداخلية.
ترميز الألوان: يساعد المشغلين على التمييز بين فئات المواد، ولكن تحديد الكائنات يتطلب تفسيرًا إضافيًا للصور.
يعتمد العرض الملون الدقيق على تقنية التصوير الخاصة بجهاز فحص الأمتعة بالأشعة السينية وتكوين البرنامج.
تستخدم أجهزة فحص الأمتعة بالأشعة السينية الحديثة ذات الطاقة المزدوجة صورًا مرمزة بالألوان لمساعدة المشغلين على التمييز بين فئات المواد المختلفة.
الألوان الثلاثة الأكثر شيوعًا هي البرتقالي والأزرق والأخضر.

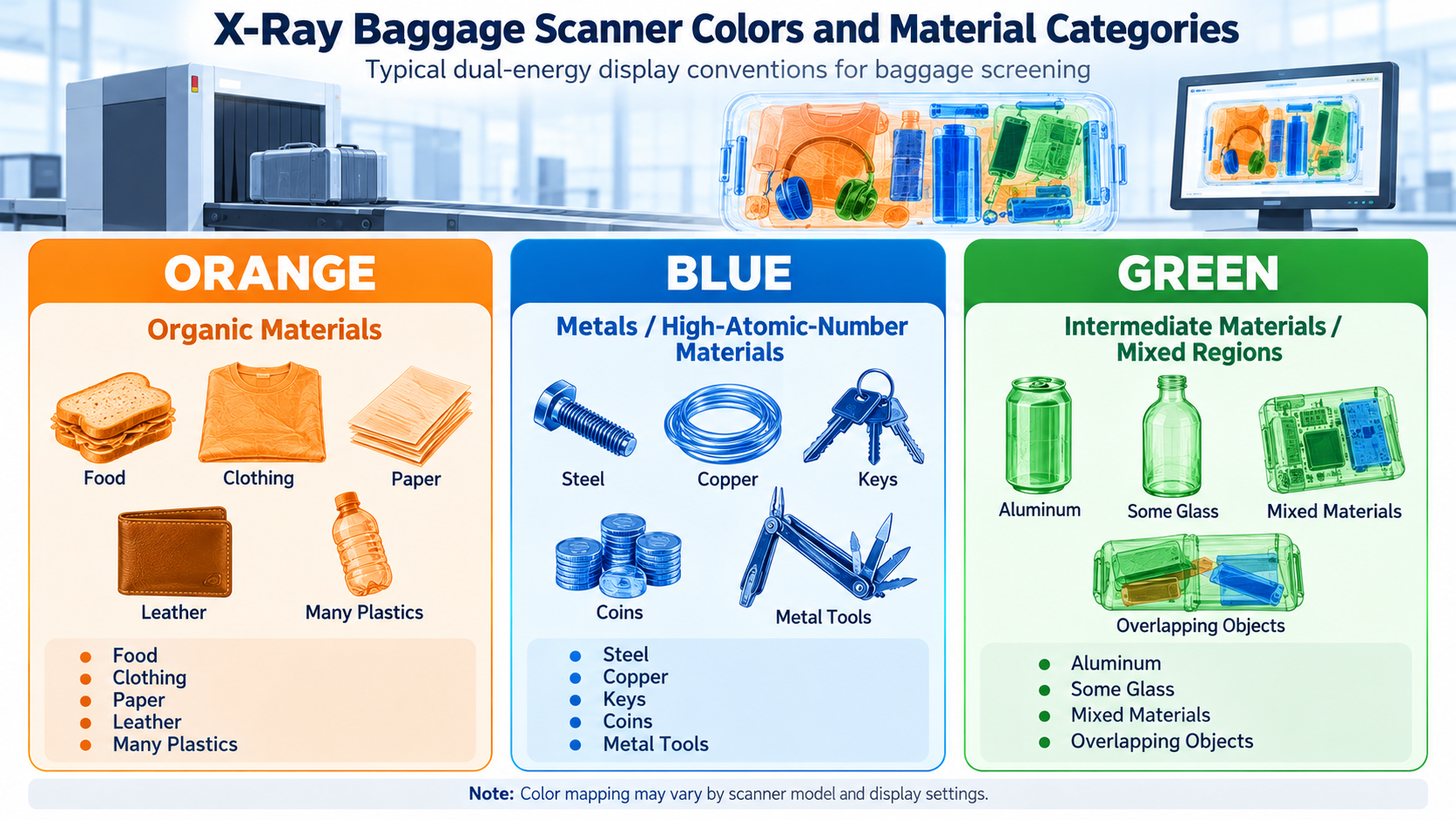

| لون الأشعة السينية | فئة المواد النموذجية | أمثلة شائعة |
|---|---|---|
| برتقالي | المواد العضوية أو ذات العدد الذري المنخفض الفعالية | الملابس والورق والمواد الغذائية والجلود والعديد من المواد البلاستيكية |
| أزرق | مواد ذات عدد ذري عالي الفعالية | الصلب والنحاس والأدوات المعدنية والعملات المعدنية |
| أخضر | المواد الوسيطة أو مجموعات معينة من المواد | الألومنيوم وبعض الزجاج وبعض المواد غير العضوية |
| أسود / غامق جدًا | مناطق مخففة بشدة أو ضعيفة الاختراق | مناطق مادية سميكة أو كثيفة |
ملاحظة: هذه هي اصطلاحات الألوان النموذجية لأنظمة الأشعة السينية ثنائية الطاقة. تعتمد الألوان والعتبات الفعلية على الشركة المصنعة للمعدات وإعدادات العرض.
تتوافق تصنيفات الألوان هذه مع مبادئ التمييز المادي الموضحة في المبادئ التوجيهية لرسم خرائط الألوان بالأشعة السينية في الاتحاد الأوروبي. تصف الإرشادات كيف يمكن لأنظمة الأشعة السينية التمييز بين فئات المواد باستخدام نطاقات الأعداد الذرية الفعالة والتصوير المرمز بالألوان. ومع ذلك، قد يختلف تمثيل اللون الفعلي وفقًا للماسح الضوئي وإعدادات العرض الخاصة به.
رمز لون الماسح الضوئي للأمتعة هو نظام مرئي يستخدم لعرض اختلافات المواد في صور فحص الأشعة السينية. ويرتبط عادةً بأنظمة فحص الأمتعة بالأشعة السينية ذات الطاقة المزدوجة، والتي يشار إليها أحيانًا باسم XBIS (أنظمة فحص الأمتعة بالأشعة السينية).
في العديد من الأنظمة، يمثل اللون البرتقالي المواد العضوية، ويشير اللون الأزرق إلى المواد ذات العدد الذري الأعلى، ويشير اللون الأخضر إلى خصائص المواد المتوسطة. ومع ذلك، قد تستخدم الشركات المصنعة للماسحات الضوئية لوحات عرض مختلفة وإعدادات تمييز المواد.
تدعم الألوان الفحص الأمني ولكن لا يمكنها تحديد الهوية الدقيقة أو حالة الأمان الخاصة بالكائن بشكل مستقل.
يعد اللون البرتقالي أحد الألوان الأكثر شيوعًا التي يتم عرضها في صور فحص الأمتعة بالأشعة السينية.
في العديد من أنظمة الطاقة المزدوجة، يشير اللون البرتقالي إلى المواد ذات الأعداد الذرية الفعالة المنخفضة نسبيًا، بما في ذلك العديد من المواد القائمة على الكربون.
تشمل الأمثلة الشائعة ما يلي:
الملابس والأقمشة القطنية
المواد الغذائية والفواكه والوجبات الخفيفة المعبأة
الوثائق الورقية والكتب
محافظ جلدية وأحزمة
العديد من المنتجات البلاستيكية
على سبيل المثال، قد تنتج الملابس والكتب وعبوات المواد الغذائية مناطق برتقالية اللون على شاشة الماسح الضوئي.
ومع ذلك، لا يعني اللون البرتقالي بالضرورة أن العنصر آمن أو غير آمن. يمكن للمواد المختلفة أن تشترك في خصائص الأشعة السينية المماثلة.
يجب على مشغلي الأمان مراعاة شكل الكائن وموقعه ومحتوياته المتداخلة ومعلومات الصورة الأخرى.
يمثل اللون الأزرق عادةً المعادن والمواد الأخرى ذات الأعداد الذرية الفعالة العالية نسبيًا.
تمتص هذه المواد الأشعة السينية بشكل مختلف عن العديد من المواد العضوية، مما يسمح لأنظمة التصوير ثنائية الطاقة بتخصيص لون عرض مختلف لها.
قد تشمل الأمثلة ما يلي:
الأجسام الفولاذية
مكونات النحاس
المفاتيح المعدنية والعملات المعدنية
بعض الأدوات المعدنية
الأجزاء المعدنية داخل المعدات الإلكترونية
على سبيل المثال، قد تظهر مجموعة من المفاتيح باللون الأزرق على شاشة عرض الأشعة السينية النموذجية مزدوجة الطاقة.
إلا أن الجهاز الإلكتروني يحتوي على مواد متعددة، لذلك قد تتضمن صورته عدة ألوان بدلاً من أن تظهر باللون الأزرق بالكامل.
هام: يشير اللون الأزرق إلى خصائص المادة، وليس إلى التحديد التلقائي بأن المادة محظورة.
يُستخدم اللون الأخضر بشكل شائع لعرض المواد ذات الأعداد الذرية الفعالة المتوسطة أو مجموعات معينة من المواد.
على عكس التفسير المبسط بأن اللون الأخضر يعني دائمًا خليطًا من المواد العضوية وغير العضوية، فإن التفسير أكثر تعقيدًا.
اعتمادًا على المعدات، قد تتوافق المناطق الخضراء مع:
| المادة أو الحالة | تمثيل الأشعة السينية المحتملة |
|---|---|
| الألومنيوم | في كثير من الأحيان اللون الأخضر أو اللون المتوسط |
| أنواع معينة من الزجاج | قد تظهر باللون الأخضر |
| بعض المواد غير العضوية | قد تظهر في نطاقات الألوان المتوسطة |
| المواد المتداخلة | قد تنتج معلومات ملونة مختلطة |
يعتمد المظهر الدقيق على تركيبة المادة وسمكها والأشياء المتداخلة وبرامج التصوير.
ولهذا السبب لا ينبغي للمشغلين الاعتماد على اللون وحده لتحديد كائن ما.
إلى جانب فئات المواد، يساعد تباين الصورة وتخفيف الأشعة السينية في تفسير كيفية ظهور الأشياء على الشاشة.
يعتمد مظهر صورة الأشعة السينية جزئيًا على مقدار الأشعة السينية التي تمر عبر الجسم الذي يتم فحصه.
تعمل المواد الأكثر سمكًا أو المخففة بقوة بشكل عام على تقليل كمية الإشعاع التي تصل إلى أجهزة الكشف.
ومع ذلك، يعتمد ما إذا كانت هذه المناطق تبدو أكثر سطوعًا أو أغمق على وضع عرض الماسح الضوئي، وإعدادات التباين، ومعالجة الصور.
| عامل التصوير | التأثير على صورة الأشعة السينية |
|---|---|
| سمك المادة | عادةً ما يؤدي السماكة الأكبر إلى زيادة توهين الأشعة السينية |
| تكوين المواد | تمتص العناصر المختلفة الأشعة السينية بشكل مختلف |
| تداخل الكائنات | يمكن أن تؤثر كائنات متعددة على الصورة المعروضة |
| إعدادات العرض | قد يتغير السطوع والتباين وعرض الألوان |
لذلك، ليس من الدقة دائمًا القول بأن الأجسام الساطعة كثيفة والأجسام المظلمة خفيفة.
يجب أن يأخذ تفسير الصور في الاعتبار إعدادات عرض الماسح الضوئي وتقنية تمييز المواد.
تستخدم العديد من أجهزة فحص الأمتعة الحديثة تقنية الأشعة السينية ذات الطاقة المزدوجة.
بدلًا من الاعتماد فقط على المقدار الإجمالي لامتصاص الأشعة السينية، تقارن أنظمة الطاقة المزدوجة كيفية تخفيف المواد للأشعة السينية في نطاقين مختلفين من الطاقة.
تساعد هذه المعلومات برنامج التصوير في تقدير خصائص المواد، بما في ذلك العدد الذري الفعال، وتعيين ألوان العرض. لمزيد من التوضيح الفني، أبحاث تمييز المواد بالأشعة السينية ذات الطاقة المزدوجة CSIR يصف كيف يمكن لتكنولوجيا التصوير بالأشعة السينية التمييز بين المواد العضوية وغير العضوية والمعدنية باستخدام التوهين المعتمد على الطاقة وخصائص المواد.
تتضمن العملية الأساسية ما يلي:
تمر الأشعة السينية عبر الأمتعة.
تقوم أجهزة الكشف بقياس الإشعاع المنقول.
يقوم النظام بمعالجة القياسات من نطاقات الطاقة المختلفة.
يقوم برنامج تمييز المواد بتقدير خصائص المواد.
يعرض الماسح الضوئي صورة مرمزة بالألوان لتفسير المشغل.
تسمح هذه العملية لأفراد الأمن بالتمييز بين فئات المواد الواسعة بشكل أكثر فعالية من التصوير التقليدي بتدرج الرمادي وحده.
ومع ذلك، فإن الترميز اللوني ثنائي الطاقة يعد وسيلة مساعدة للفحص وليس ضمانًا لتحديد هوية المادة بدقة.
للحصول على معلومات إضافية حول تقنية الماسح الضوئي، استكشف موقعنا أساسيات وميزات ماسح الأمتعة بالأشعة السينية.
يستخدم ماسح الأمتعة بالأشعة السينية مولد الأشعة السينية ونظام النقل والكاشفات وبرامج معالجة الصور لفحص محتويات الأمتعة.
تم تصميم عملية الفحص لإنتاج صورة داخلية دون الحاجة إلى فتح الكيس بشكل روتيني.
تتضمن عملية المسح النموذجية ست خطوات:
وضع الأمتعة: يتم وضع العنصر على الحزام الناقل.
حركة الناقل: يقوم الحزام بنقل الأمتعة عبر نفق التفتيش.
توليد الأشعة السينية: يقوم مصدر الأشعة السينية بتوجيه الإشعاع عبر الأمتعة.
كشف الإشارة: تقوم أجهزة الكشف بقياس الأشعة السينية التي تمر عبر الأجسام التي يتم فحصها.
معالجة الصور: يقوم البرنامج بتحويل إشارات الكاشف إلى صورة فحص.
مراجعة الصورة: يقوم أفراد الأمن المدربون بتقييم الصورة وتحديد ما إذا كانت هناك حاجة إلى فحص إضافي.
يتم تلخيص المكونات الرئيسية ووظائفها أدناه.
| مكون | الوظيفة الرئيسية |
|---|---|
| مولد الأشعة السينية | إنتاج الأشعة السينية المستخدمة أثناء الفحص |
| الحزام الناقل | ينقل الأمتعة عبر نفق المسح |
| نظام الكاشف | يقيس إشارات الأشعة السينية المرسلة |
| برامج معالجة الصور | ينتج ويعزز صورة التفتيش |
| عرض المشغل | يعرض الصورة للفحص الأمني |
لمعرفة المزيد حول عملية التفتيش، اقرأ موقعنا مبدأ عمل جهاز فحص الأمتعة بالأشعة السينية.
يساعد الترميز اللوني المشغلين على تمييز فئات المواد وتفسير صور الأمتعة المعقدة.
وتشمل فوائده الرئيسية ما يلي:
دعم التفسير البصري الأسرع للاختلافات المادية
المساعدة في تمييز خصائص المواد العضوية وغير العضوية
تحسين عرض الكائنات المتداخلة أو المعقدة
دعم تحليل الصور أثناء التفتيش الأمني
تشتمل بعض الماسحات الضوئية أيضًا على وظائف تحسين الصورة، مثل ضبط التباين وإبراز المواد وأوضاع العرض البديلة.
وحتى مع هذه الميزات، يجب على المشغلين المدربين تقييم ما هو أكثر من اللون عند اتخاذ قرارات الفحص.
لا. على الرغم من أن اللون البرتقالي والأزرق والأخضر يتم التعرف عليه على نطاق واسع في فحص الأمتعة بالأشعة السينية ذات الطاقة المزدوجة، إلا أنه لا يستخدم كل الماسح الضوئي نفس تعيين الألوان تمامًا.
قد تنشأ الاختلافات من:
الشركة المصنعة للمعدات
تقنية التصوير أحادية الطاقة أو مزدوجة الطاقة
خوارزميات معالجة الصور
أوضاع العرض وإعدادات التباين
عتبات التمييز المادي
تستخدم بعض الأنظمة أيضًا ألوانًا إضافية أو وظائف متخصصة لتحسين الصورة.
لذلك، عند تفسير صورة ماسح ضوئي معينة، يجب أن تحظى وثائق التشغيل وإرشادات التدريب الخاصة بالشركة المصنعة بالأولوية على المخططات الملونة العامة.
في العديد من ماسحات الأمتعة بالأشعة السينية مزدوجة الطاقة، يمثل اللون البرتقالي المواد العضوية، ويشير اللون الأزرق إلى المعادن والمواد الأخرى ذات العدد الذري العالي، ويشير اللون الأخضر إلى المواد الوسيطة أو مجموعات معينة من المواد. الألوان الدقيقة تختلف حسب النظام.
لا. يصف اللون البرتقالي خصائص المادة العامة، وليس ما إذا كان العنصر آمنًا أو مسموحًا به. يأخذ موظفو الأمن في الاعتبار خصائص الصورة المتعددة عند فحص الأمتعة.
قد تظهر المناطق التي تضعف الأشعة السينية بشدة داكنة جدًا أو معتمة في أوضاع عرض معينة. ويعتمد مظهرها أيضًا على إعدادات التصوير والتباين الخاصة بالماسح الضوئي.
لا. تنتج ماسحات الأشعة السينية صورًا بناءً على انتقال الإشعاع وخصائص المواد. يمكن أن يؤثر تداخل الكائنات وتركيب المواد وإمكانيات المعدات على مدى وضوح عرض المحتويات.
الملابس لا تجعل أي شيء غير مرئي لماسح الأشعة السينية. ومع ذلك، يعتمد تفسير صور الأشعة السينية على عدة عوامل، بما في ذلك الأجسام المتداخلة، وخصائص المواد، والقدرات التقنية للماسح الضوئي.
نعم. تعتبر أنظمة الأشعة السينية لخزانة الفحص الأمني آمنة بشكل عام للأجهزة الإلكترونية الشائعة، بما في ذلك الهواتف الذكية وأجهزة الكمبيوتر المحمولة والأجهزة اللوحية. وفقا ل إرشادات إدارة الغذاء والدواء الأمريكية بشأن أنظمة الأشعة السينية للخزانةجرعة الأشعة السينية التي يتم تلقيها أثناء الفحص الأمني العادي لا تضر بالمعدات الإلكترونية.
لا. قد تستخدم الشركات المصنعة والأنظمة المختلفة لوحات ألوان أو عتبات أو أوضاع عرض صور مختلفة. يجب على المشغلين اتباع وثائق المعدات ذات الصلة.
قد تظهر العديد من المواد العضوية، بما في ذلك الشاي والشامبو وبعض مستحضرات التجميل، باللون البرتقالي في صور ماسح الأمتعة بالأشعة السينية المزدوجة الطاقة. ومع ذلك، فإن مظهرها الفعلي يعتمد على التكوين والتعبئة والسمك وإعدادات الماسح الضوئي. قد تعرض المنتجات التي تحتوي على مكونات معدنية أو غير عضوية ألوانًا إضافية.
XBIS هو اختصار لنظام فحص الأمتعة بالأشعة السينية. في معدات XBIS مزدوجة الطاقة، يساعد الترميز اللوني على التمييز بين فئات المواد الواسعة باستخدام خصائص تخفيف الأشعة السينية الخاصة بها. تتضمن ألوان العرض الشائعة اللون البرتقالي والأزرق والأخضر، على الرغم من أن التعيين الدقيق يختلف بين الأنظمة.
فهم ألوان جهاز فحص الأمتعة بالأشعة السينية يساعد في شرح كيفية تمييز أنظمة الفحص الأمني الحديثة بين الأنواع المختلفة من المواد.
في العديد من أنظمة الطاقة المزدوجة، يشير اللون البرتقالي عادة إلى المواد العضوية، ويمثل اللون الأزرق المعادن أو المواد ذات العدد الذري الأعلى، ويرتبط اللون الأخضر بخصائص المواد الوسيطة أو مجموعات معينة من المواد.
ومع ذلك، فإن الألوان وحدها لا تحدد عناصر معينة أو تحدد ما إذا كان هناك شيء خطير. ويعتمد التفسير الموثوق أيضًا على شكل الجسم وتوهين المواد وجودة الصورة وحكم المشغل.
في Safeway Inspection System، نقدم معدات الفحص الأمني بالأشعة السينية لتطبيقات فحص الأمتعة والطرود.
استكشف حلولنا لفحص الأمتعة بالأشعة السينية أو اتصل بفريقنا لمعرفة المزيد حول ميزات المعدات وتقنية التمييز بين المواد.
